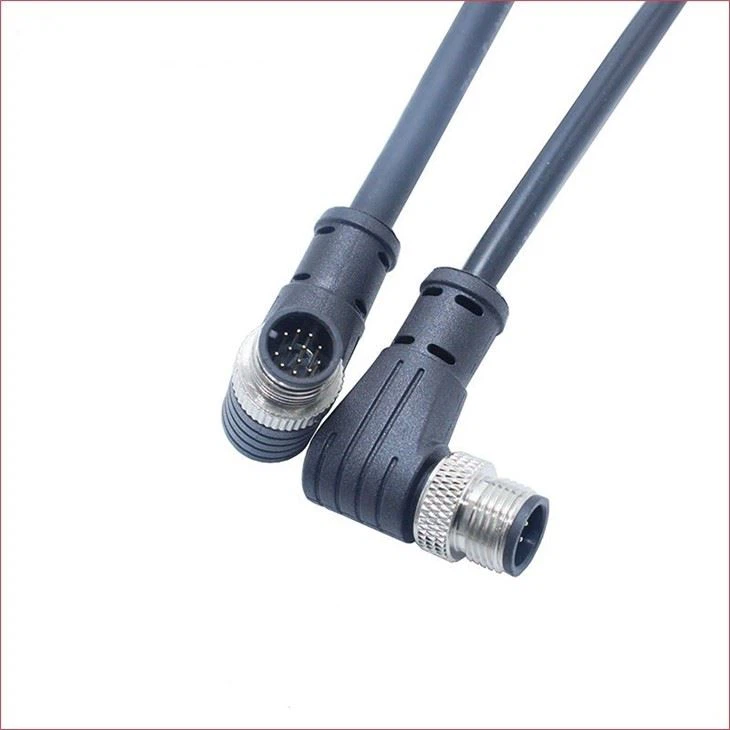

M12 RA съединителен кабел

Представяне на продукт:Конекторният кабел M12 RA е високопроизводителен свързващ кабел, предназначен за предаване на данни и захранващи сигнали в индустриални среди. Този кабел разполага с уникален 90-градусов дизайн, което го прави подходящ за приложения с ограничено пространство или такива, изискващи ъглови връзки. Кабелът е надеждно решение, проектирано да отговаря на строги индустриални изисквания, осигурявайки стабилност и издръжливост на сигнала.

M12 RA кабел брой пинове: 4,5,8

Материал на щифта: мед със златно покритие

Изолационен материал: PA66+GF

Материал на гайката: PA66+GF или цинкови сплави с никелова плоча

Материал на тялото на щепсела: PVC/PUR

Тип щепсел: Отливка

Материал на кабела: PVC/PUR

Ниво на водоустойчивост: IP67, IP68

Пол мъж жена

M12 кодиране: A, B, D

Текущ рейтинг: 1.5-3A

Дължина на кабела: персонализирана

Температурен рейтинг: -20 до 105 градуса

Опция за форма на формовка: прав ъгъл

Стандарт: IEC61076-2-104, IPC-A-620

Сертификация: RoHS/REACH

Характеристика:

1. Дизайн на огъване: 90-градусният дизайн на огъване на M12 RA го прави идеален за компактни пространства и приложения, изискващи ъглови връзки, като роботика, оборудване за автоматизация и фабрични машини.
2. Висока производителност: Този кабел осигурява отлична производителност на предаване на електрически сигнал, гарантирайки надеждността и стабилността на преноса на данни.
3. Издръжливост: Конекторът M12 RA е изработен от висококачествени материали с устойчивост на химическа корозия и механични повреди, което го прави подходящ за тежки индустриални среди.
4. Водоустойчив и прахоустойчив: Този кабел има рейтинг IP67 за водоустойчивост и прахоустойчивост, което му позволява да работи в предизвикателни условия като външна или влажна фабрична среда.

5. Множество спецификации: Конекторният кабел M12 RA се предлага в различни спецификации и типове конектори, за да отговори на разнообразните нужди на различни приложения.

6.


Процедури за тестване

1. Тест за високо напрежение:

• Метод на изпитване: Провежда се по метод 1005 на GJB1217-1991
• Тестово напрежение (ефективна стойност): AC 1500V / 50Hz
• Резултат: Без счупване след 1 минута и токът на утечка е по-малък от 2mA.

2. Тест за съпротивление на изолацията:

• Метод на изпитване: Провежда се по метод 1005 на GJB1217-1991
• Тестово напрежение (ефективна стойност): DC 500V
• Изискване: Изолационното съпротивление е по-голямо от 1000 mΩ.

3. Тест за устойчивост на контакт:

• Метод на изпитване: При нормална температура и налягане, когато са свързани мъжки и женски съединители на водоустойчиви съединители.
• Изискване: Контактното съпротивление е по-малко или равно на 10 mΩ.

4. Тест със солен спрей:

• Метод на изпитване: Провежда се по метод 1001 на GJB1217-1991
• Условия: Тест с неутрален солен спрей с концентрация на солен разтвор 5% и температура 35 ± 2 градуса за 48 часа.
• Резултат: Конекторът, когато не е включен, не е подложен на корозия, което да повлияе на работата му.

5. Тест за водоустойчивост:

• Условия на изпитване: При нормална температура и налягане се поставят мъжки и женски съединители на водоустойчиви съединители и се монтират гайките. Сглобката се поставя в чиста вода на дълбочина 1 m.
• Продължителност на теста: 24 часа
• Резултат: Няма просмукване на вода вътре в конектора.
• Допълнително изискване: Охладете го за 30 минути при нормална температура и налягане.

• Съответствие: Тестът отговаря на изискванията на 3.1, 3.2 и 3.3.

•


опция за съединители

Приложения

1. Технология на роботиката
2. Индустриални системи за управление
3. Системи за пътна сигнализация
